不开挖路面,在破损的管道内敷上特殊的修复材料,紫外光灯照一照,破损的管道就这么修复好了,是不是觉得很神奇!


今天小施就跟大家聊聊这么一款神奇的“黑科技”。 其实它来自德国,名叫 UV-CIPP紫外线光固化内衬修复 ,是目前在世界各地获得广泛认可和推崇的一种非开挖修复工艺。再给大伙透露一下,施罗德工业集团已和德国IMS公司达成战略合作,技术共享,成功引入UV-CIPP紫外线光固化这款“黑科技神器”。


它属于原位固化法(CIPP)的一种,是通过将浸渍光敏树脂的玻璃纤维软管套入待修复的管道中,充气臌胀后再利用紫外光照射使CIPP软管固化,形成具有一定强度的内衬管,就好比在管道内部又镀上一层坚硬的保护层,无需开挖便可完成管道修复。


UV紫外光固化丨这款神器太牛了,照一照管道就修好了!

UV紫外光固化丨这款神器太牛了,照一照管道就修好了!

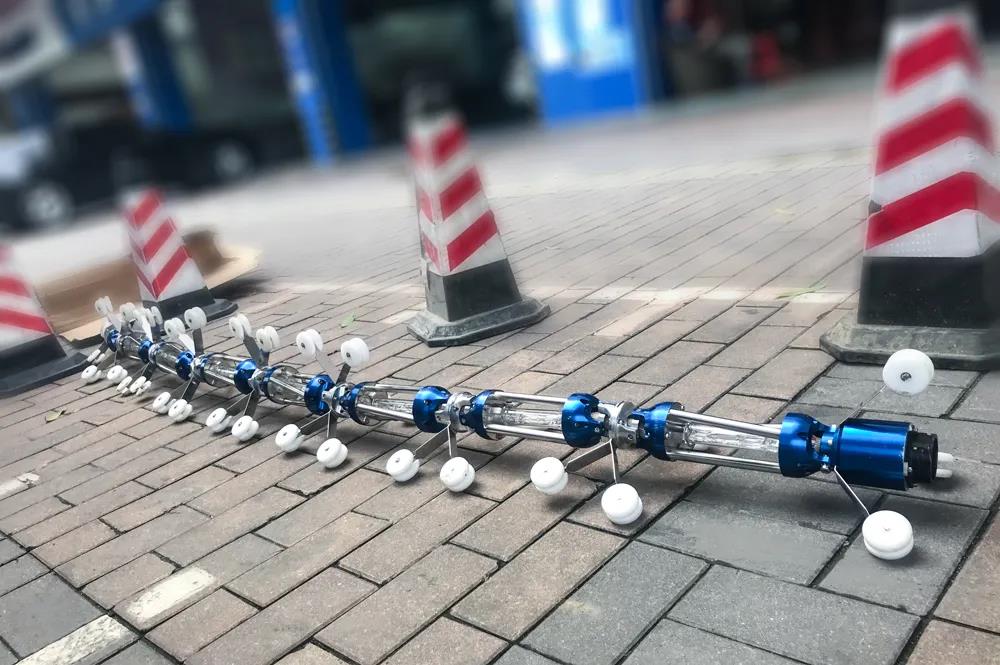

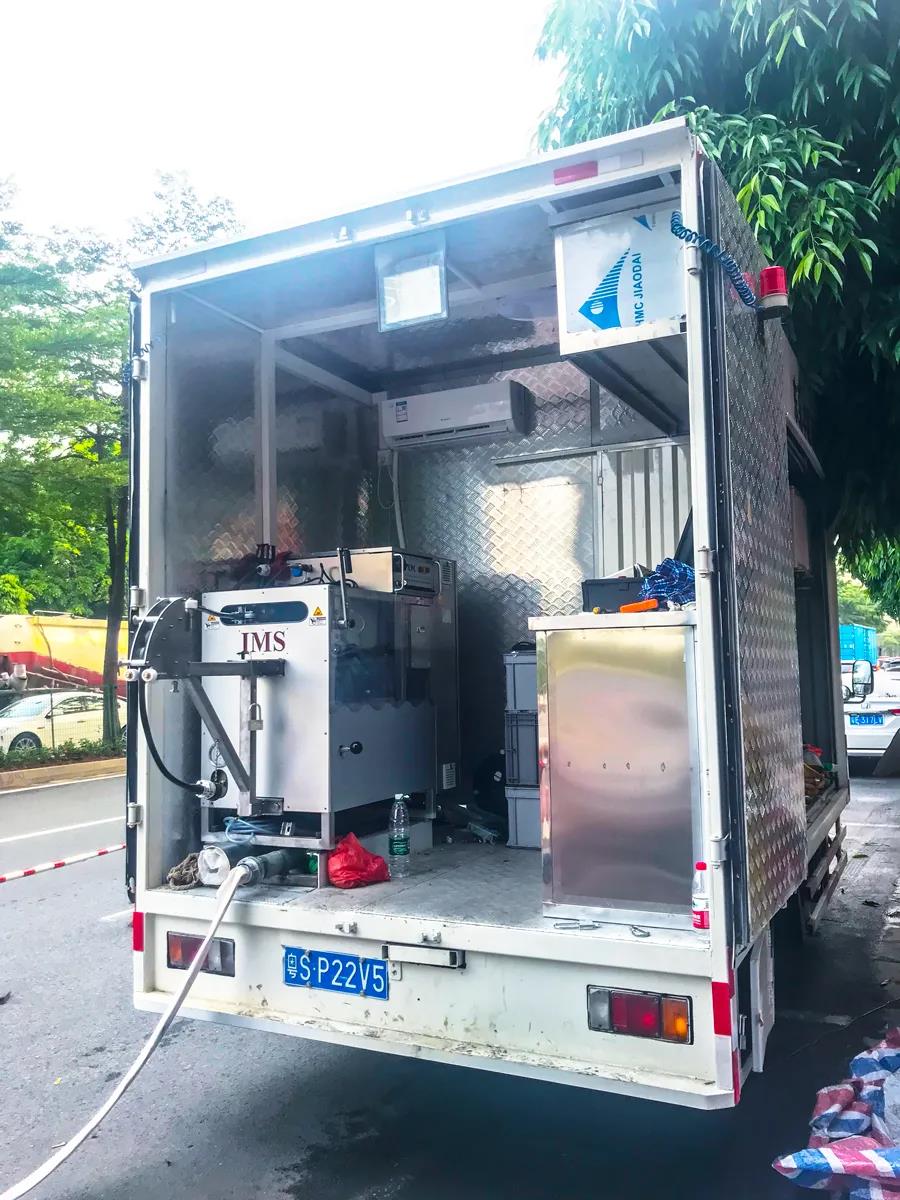

▲黑科技神器UV7800紫外光固化设备


管道修复该如何“对症下药”?


管道局部有轻微损坏,采用 点状修复 。


管道局部有多处损坏,采用整体内衬修复。


点状修复、内衬修复均属于非开挖紫外线光固化修复方式。紫外光固化内衬修复层可隔断管道内带腐蚀性液体与管壁的直接接触,阻止其对管壁腐蚀和渗漏,既对管道起到预防性养护的作用,同时延长管道的使用寿命,消除了诱发道路塌陷的安全隐患,可以大幅度减少路面开挖行为。


案例讲解


5月,步入雨季的番禺区就启动年度雨水管网修复项目,对全区排水管网进行缺陷检测修复。


其中,在莲港大道北侧雨水管修复中,管道内部多处严重腐蚀、伴有环向破裂、渗漏等问题,且沿线地处闹市区,道路狭窄,施工现场车流量大。为能够快速完成管道修复且又不影响市民生活出行,经决定后采用了UV-CIPP紫外光固化内衬修复这“黑科技”。



UV紫外光固化丨这款神器太牛了,照一照管道就修好了!

UV紫外光固化丨这款神器太牛了,照一照管道就修好了!

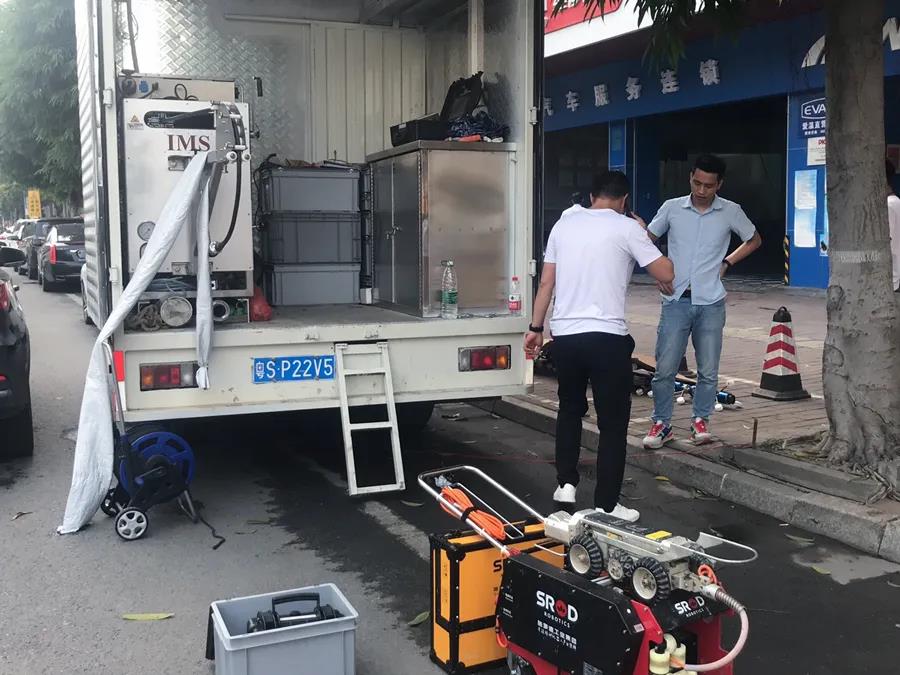

▲莲港大道雨水管紫外光固化修复现场


 其实,要使用“黑科技神器”修复管道,前期准备工作还挺麻烦的,可以说是要伺候得无微不至才行。

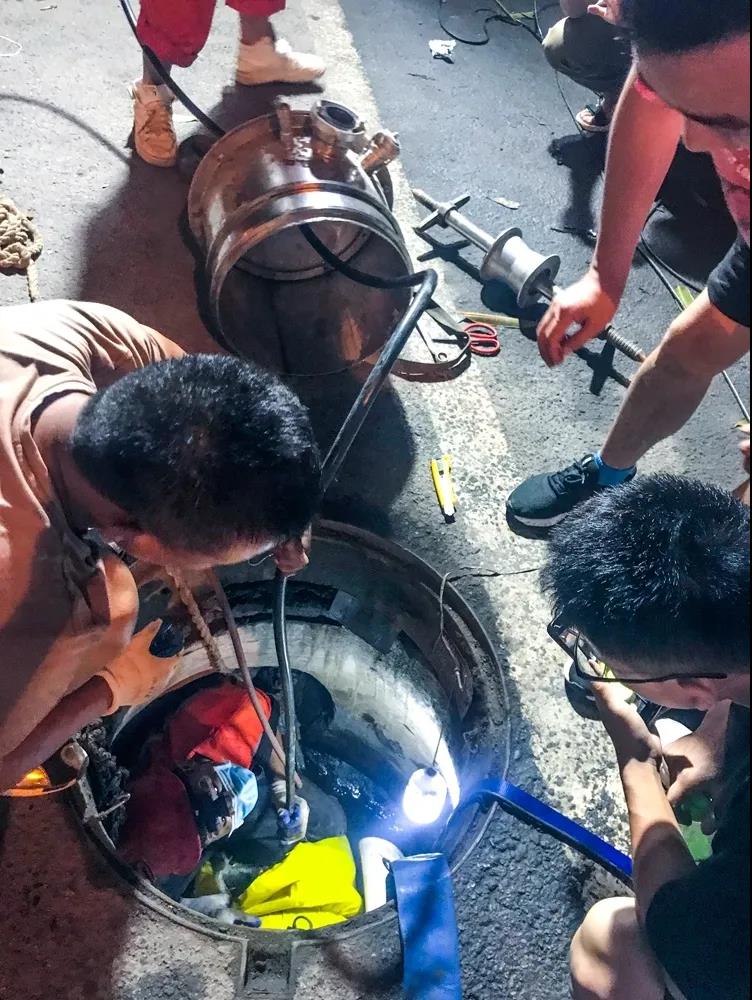

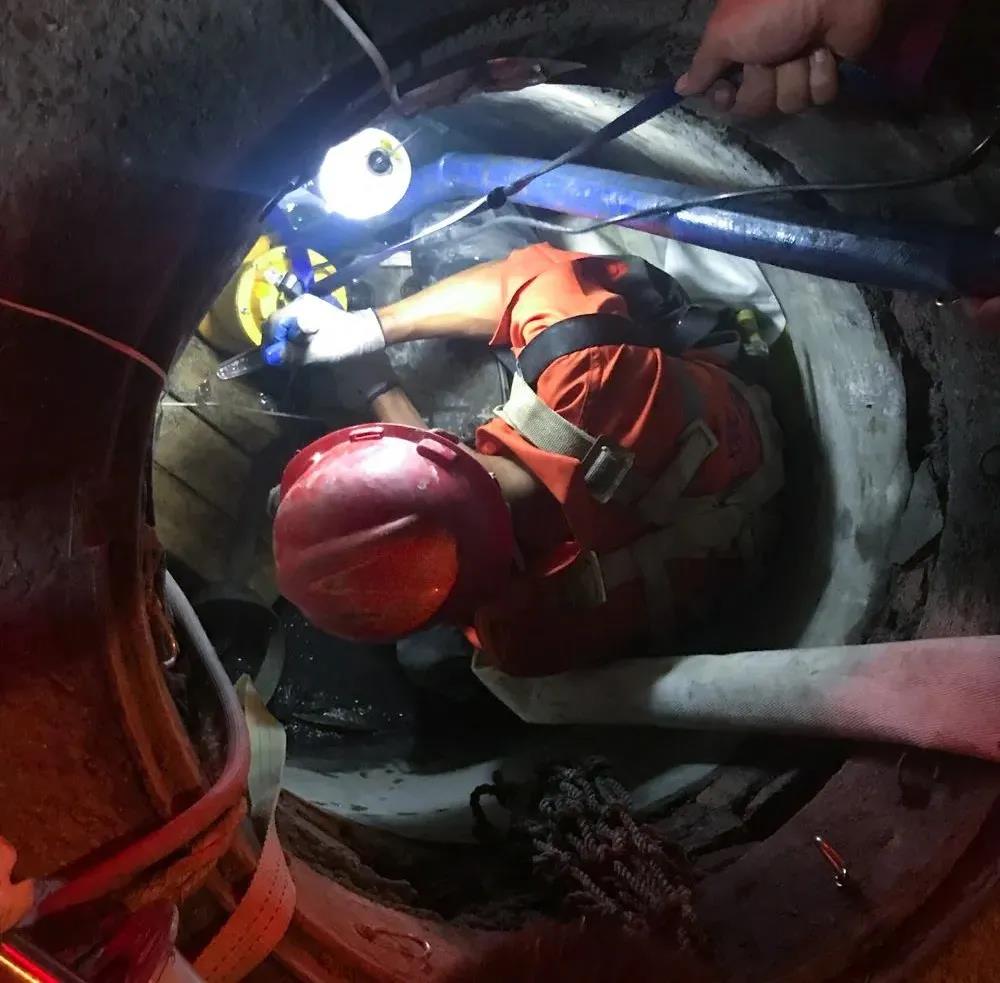

首先,要将管道进行两端封堵、抽水,再对管道内进行疏通、清洗,需把管壁洗得干干净净的。


UV紫外光固化丨这款神器太牛了,照一照管道就修好了!

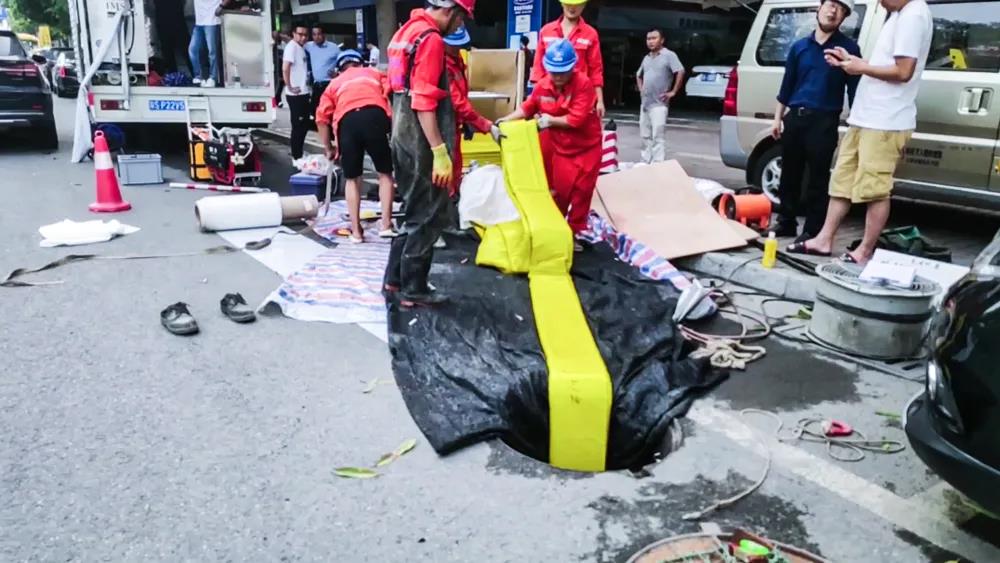

然后,还需要给它铺上一层丝滑舒服的“保护垫”,这层“保护垫”主要的作用是为其减少修复材料与地面和管壁的摩擦,预防被划伤,小心翼翼地将浸透树脂的修复材料拉入待修的管道内,扎进两端进行充气,使修复材料紧贴管道内壁。


UV紫外光固化丨这款神器太牛了,照一照管道就修好了!

UV紫外光固化丨这款神器太牛了,照一照管道就修好了!

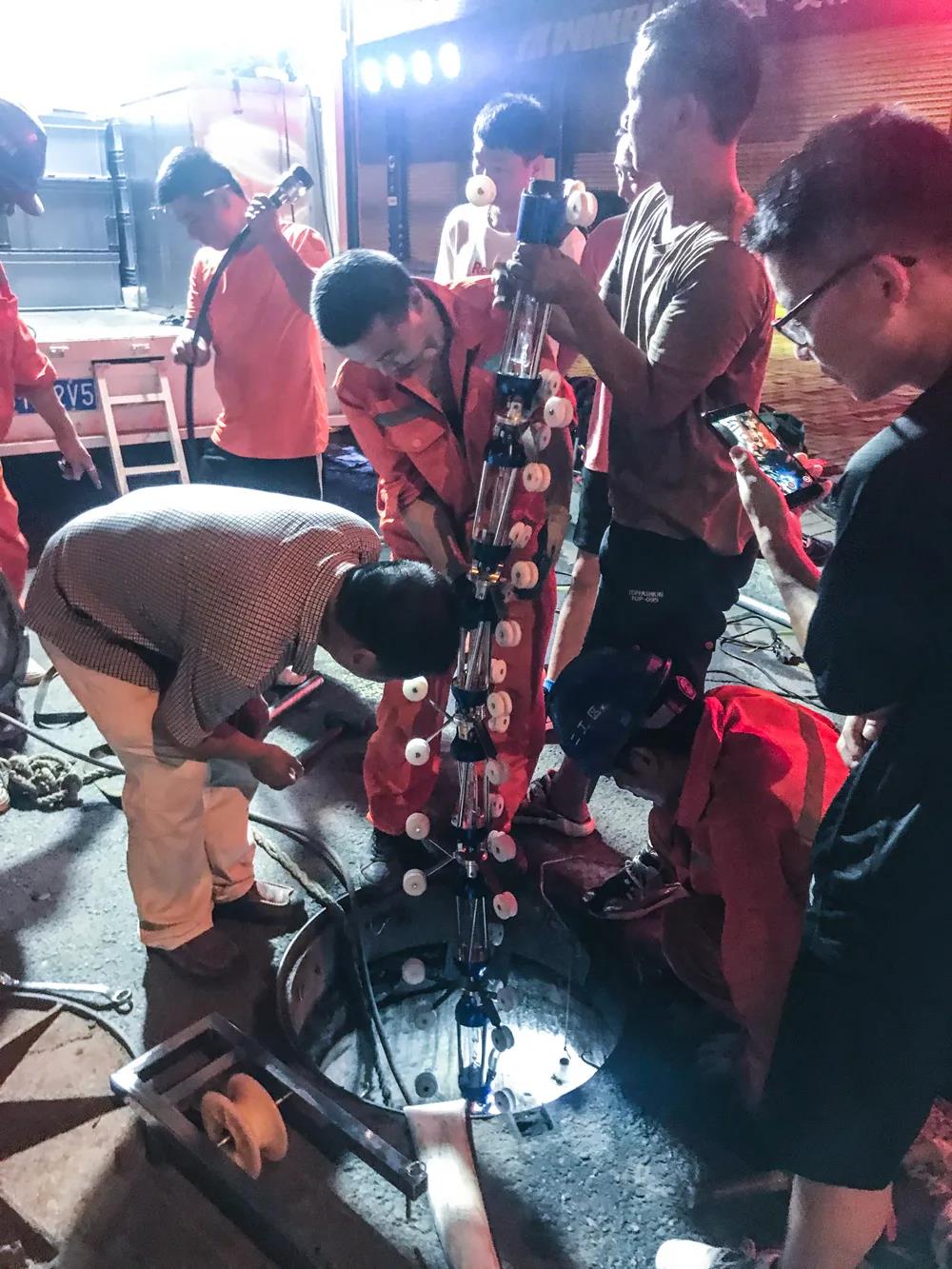

最后,请出“黑科技神器”,UV7800紫外光灯链放入管道内走一圈,照一照,让修复材料固化形成具有一定强度的内衬管,管道修复才大功告成。


 一、注意事项


1.管径的测量应安排在管道预处理之后进行,以确保管径的精确度。


2.建议使用可调节灯架,在不同管径调节灯架直径和实际管径相匹配。


3.建议下井前先对紫外灯链进行点亮测试。


4.拖入材料时建议将材料从大管径井口拖入,自小管径井口拖出。


5.向软管充气时,建议进行两到三次充放气,可防止在加压过程中内衬软管出现褶皱。


6.遇到弯道处软管材料堆积凸起,拉动灯架灯链时,应特别注意,适当放慢速度,以防止内膜被破损。


二、工艺优势


UV-CIPP紫外线光固化优势体现在以下几方面。


1.对环境和交通影响小,真正做到不开挖修复。


2.施工可控性好,工期短,全程CCTV监控。


3.节能,安全度高,不开挖基坑,人身安全有保障。


4.密封效果好,抗腐蚀性强,使用寿命长。


5.截流损失较低。


6.具有较高的弹性模量与抗弯、抗拉强度。


UV紫外光固化丨这款神器太牛了,照一照管道就修好了!
