管道切割机器人 Turbo

产品介绍

PRODUCT INTRODUCTION


超强气动马达,让切割更高效


管道切割机器人Turbo搭载气动切割马达、彩色摄像单元、切割打磨刀头,

是一款适用于DN200-800mm管径的智能管道修复设备。

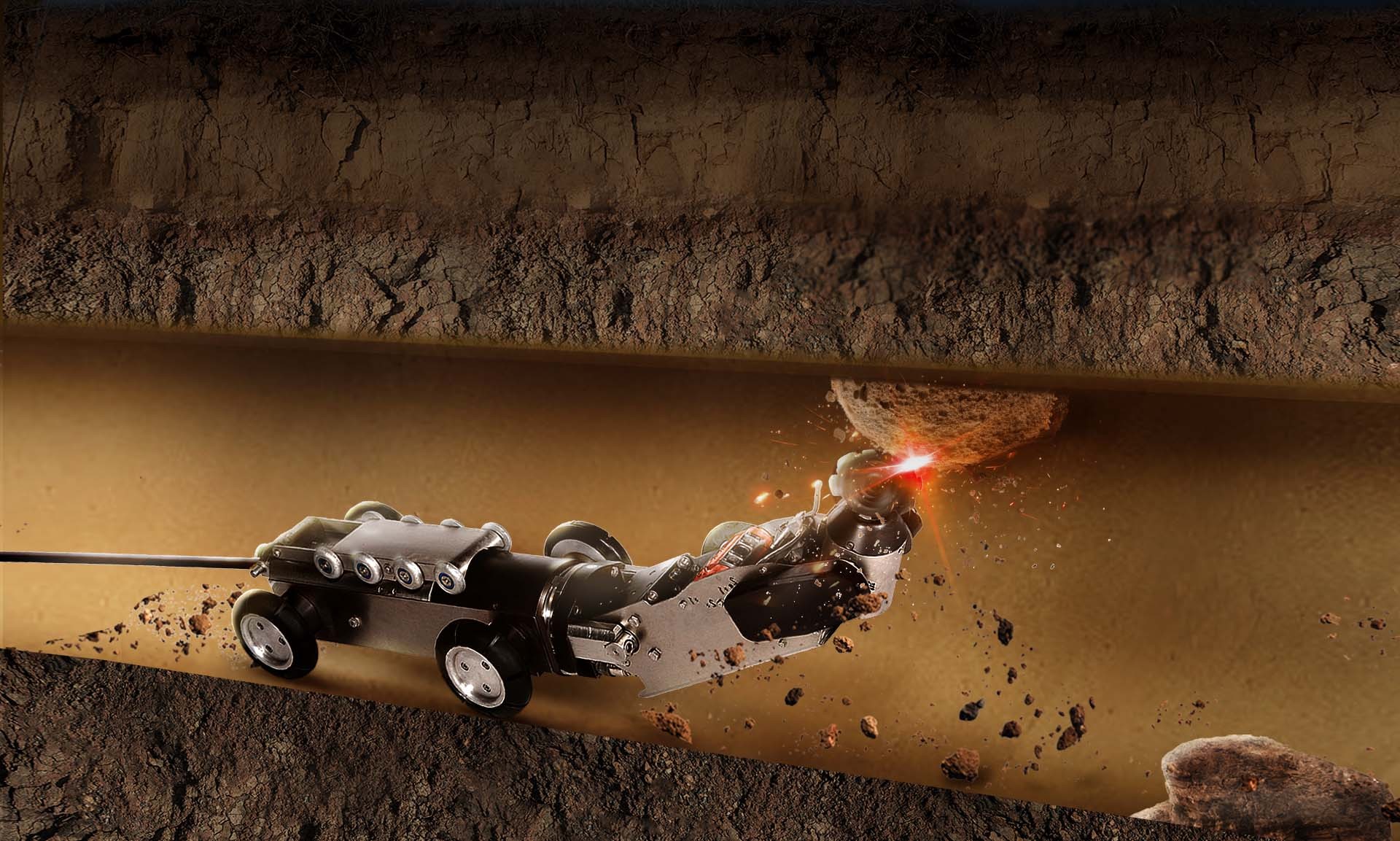

超大功率的气动马达可以快速清除管道树根、钢筋穿插、管道结垢、水泥注浆块、管道堵塞物等。

车体顶部配备气动压轨,在光滑的金属管道、内衬管道或充满淤泥的管道中行驶或切削打磨时可以顶住管壁顶部,提供更高的稳定性

IP68200-800mm120mm100m

防护等级 适用管径 切割尺寸 电、气线缆

产品亮点

PRODUCT HIGHLIGHTS

模块化设计
超强动力
超强切割刀头
灵活度高
精确控制
便携式收线车
模块化设计
超强动力
超强切割刀头
灵活度高
精确控制
便携式收线车

技术参数

TECHNICAL PARAMETER

适用范围 DN200mm-800mm( DN600mm以上需安装配套的拓展底盘 ) 防护等级 IP68

尺寸与重量 机器人车体:1050mm(L)x180mm(Φ),重75KG;线缆绞盘:820x670x1030mm,重115kg 主要用途 管道内部障碍物如树根、水泥、石块、支管暗接等清除; 供排水管道CIPP非开挖修复前预处理;

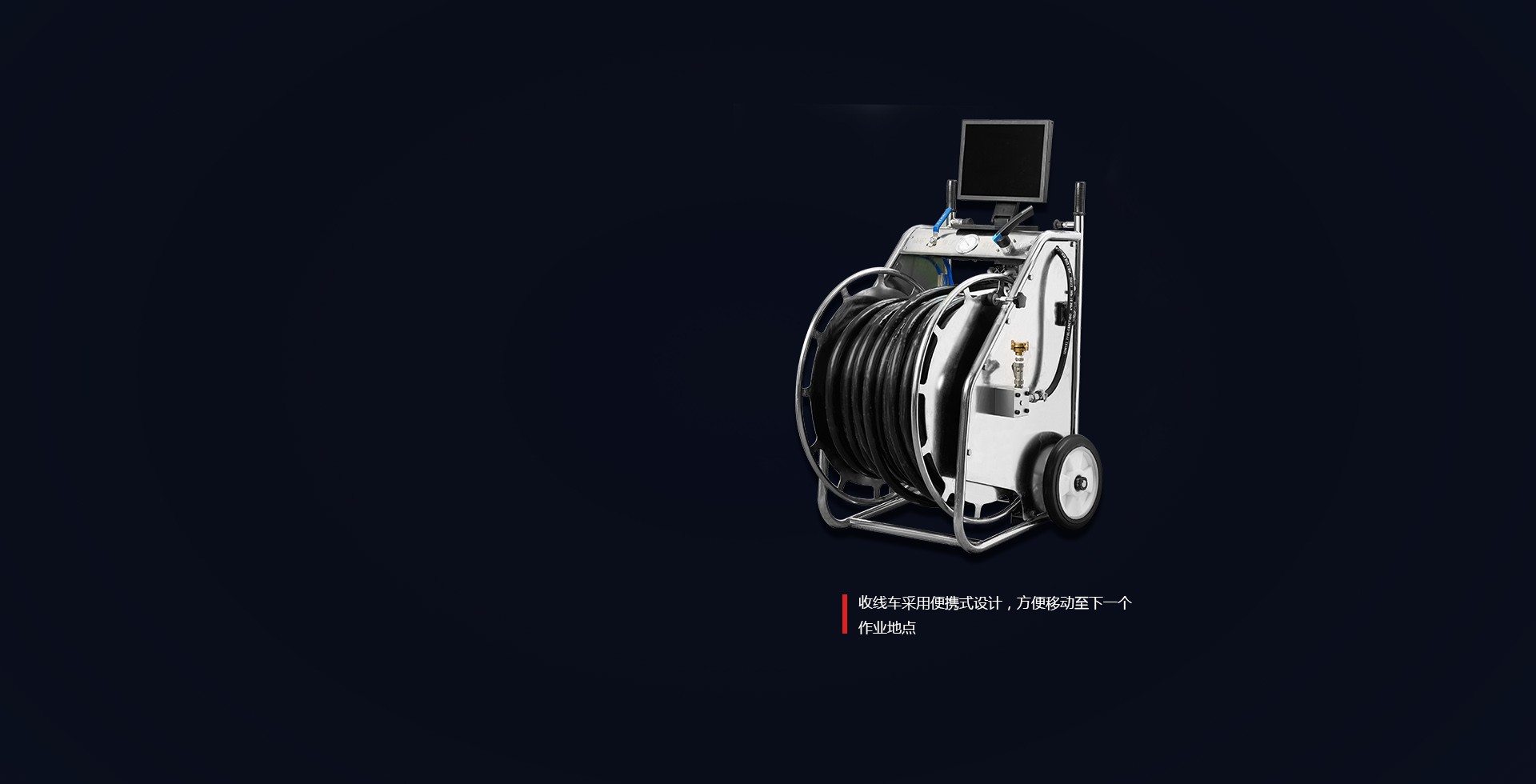

便携式线缆绞盘 内置100米一体式气、电、冷却水供应线缆;自动排线,气动或液压(需定制)自动收放线; 可选配功能 视频录像、STL支管切割打磨机器人组合、管道局部修复部件

配套设备要求 空压机:3m³/min,10bar,含冷凝器、水汽分离、油气分离,可提供5-40℃干燥的压缩空气; 供 电: 220V, 50Hz交流电 切割刀头 标配金刚石混合料切割刀头 1个,可用于混凝土、石块切削打磨;标配钢刷刀头1个,可用于网状细树根清除;可选配PVC塑料/CIPP内衬管切削刀头、钢筋打磨砂轮、切割片固定夹具、刀头延长杆;

机  械  臂 全方位高自由度机械臂,可轴向旋转400°,径向提升90°,气动马达关节还可旋转90°;可再次拓展安装迷你机械臂用于管道支管接头切削打磨;采用双摇杆精确控制旋转动作; 机器人车体 内置气动压轨,可在光滑的管道中行走、切削打磨时提供足够摩擦力,防翻车; 含全套拓宽轴套,可适用于DN200-DN600管

可搭配件

ACCESSORIES AVAILABLE

暂无数据

应用场景

APPLICATION SCENARIOS

市政管道检测
箱涵内部检测
隧道涵洞检测
矿井检测


管道切割机器人 Turbo

IMS Turbo切割机器人


超强动力

模块化设计

超强切割刀头

灵活度高精确控制便携式收线车
