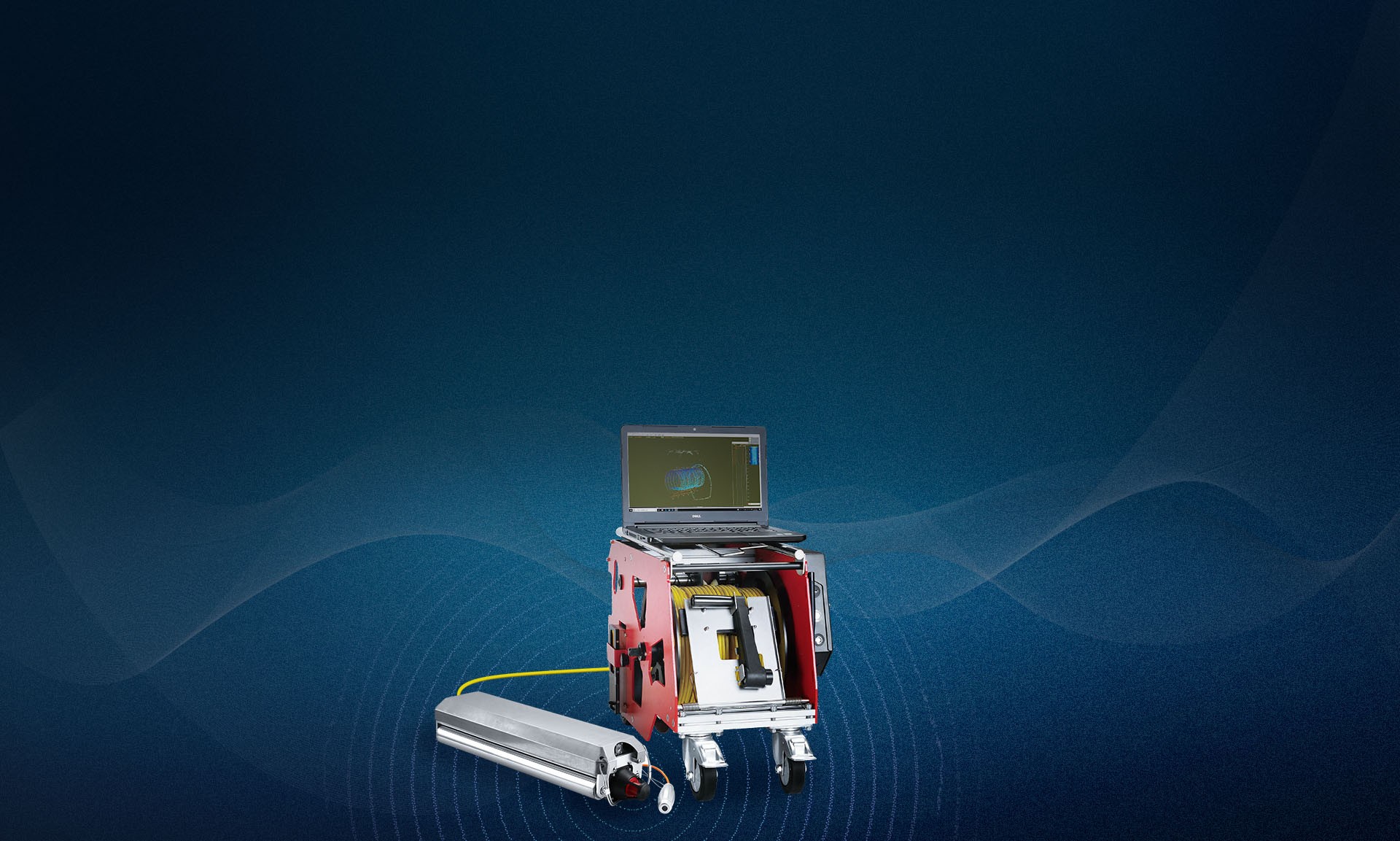

3D声呐检测仪 S3831B

3D检测,精准可靠


3D声呐检测仪S3831B是对流动性稀泥与沉积物测量的一套排水管道三维检测成像设备,

主要由漂浮筏、摄像头、声呐头、控制电路箱、拖曳传感器等部件构成。具有管道内水下声呐环扫,

2D成像、3D成像、管道直径识别、稀泥顶部深度识别、硬质沉积物厚度识别、自动间隔抓拍图片、全程录像等功能。

广泛用于市政管道检测、河道勘测、应急搜救等领域。

IP68250-6000mm<1%1.75~2.25MHz

防护等级 适用管径 深度测量误差 声学频率

 3D声呐检测仪 S3831B
3D声呐检测仪 S3831B
井下套管
井上导向轮
电池
适配器
先设置数据
井下套管

有利保护线缆,避免磨损

先设置数据
井上导向轮

有利保护线缆,避免磨损

先设置数据
电池

续航时间≥8小时

输入:DC54.6/2A  输出:DC48V/20Ah

先设置数据
适配器

输入: 220V/AC,2.5A, 47-63Hz

输出: DC48V/7.5A


 3D声呐检测仪 S3831B
3D声呐检测仪 S3831B

3D检测,精准可靠


3D声呐检测仪S3831B是对流动性稀泥与沉积物测量的一套排水管道三维检测成像设备,

主要由漂浮筏、摄像头、声呐头、控制电路箱、拖曳传感器等部件构成。具有管道内水下声呐环扫,

2D成像、3D成像、管道直径识别、稀泥顶部深度识别、硬质沉积物厚度识别、自动间隔抓拍图片、全程录像等功能。

广泛用于市政管道检测、河道勘测、应急搜救等领域。

IP68250-6000mm<1%1.75~2.25MHz

防护等级 适用管径 深度测量误差 声学频率

产品亮点

快速扫描
实时抓拍
2D/3D显示
全中文界面
快速扫描
快速扫描
实时抓拍
实时抓拍
2D/3D显示
2D/3D显示
全中文界面
全中文界面

技术参数

 3D声呐检测仪 S3831B

适用范围DN250mm-6000mm 频率/锥度 1.75~2.25MHz/1.4°

量      程 0.25~6 m, 每1秒钟扫描1周 重      量 11kg

尺      寸 798×213×170mm 扫描成像 二维和三维

抓拍间隔 1m~2m距离自动抓拍(可设置), 管道直径圆环自动识别跟踪 防护等级 IP68

拖曳探头体积/密度 体积:0.1165cm³, 密度:3.40kg/m³ 材      质 不锈钢

拖曳探头深度测量误差 <1% 工作温度 10°C-70℃

拖曳探头线缆长度 总长3.5m,最短1.0m,可收纳到收纳盒中 计  米 器 自动标注声呐反射面距管底深度、硬质沉积物距管底厚度

可搭配件

ACCESSORIES AVAILABLE

井下套管
井下套管

有利保护线缆,避免磨损

井上导向轮
井上导向轮

有利保护线缆,避免磨损

电池
电池

续航时间≥8小时

输入:DC54.6/2A  输出:DC48V/20Ah

适配器
适配器

输入: 220V/AC,2.5A, 47-63Hz

输出: DC48V/7.5A


应用场景案例

市政管道检测
箱涵内部检测
应急搜救
河道暗渠检测


3D声呐检测仪 S3831B

SD3831B 3D声呐检测仪


快速扫描

实时抓拍

2D/3D显示

全中文界面
