管道检测机器人 S190DHD


新一代双数字高清管道检测机器人


管道检测机器人S190DHD采用前后数字高清摄像单元,配备便携式手持平板控制终端,

辅助强力照明光源和高精度计米线缆卷收装置,可根据车体行进速度自动匹配收放线速度,收线过程自动排线。

可进入管道内部进行视频录像、缺陷抓拍、记录缺陷位置信息及制作专业的管道检测报告。

IP681090F2GPS8-10H

防护等级 数字高清摄像头 高精度定位 超长续航

管道检测机器人 S190DHD
管道检测机器人 S190DHD
电池
适配器
井下套管
井上导向轮
1090F2 摄像头
先设置数据
电池

续航时间≥8小时

输入:DC54.6/2A  输出:DC48V/20Ah

先设置数据
适配器

输入: 220V/AC,2.5A, 47-63Hz

输出: DC48V/7.5A


先设置数据
井下套管

有利保护线缆,避免磨损

先设置数据
井上导向轮

有利保护线缆,避免磨损

先设置数据
1090F2 摄像头

分辨率:1920×1080 无延时高清数字摄像头

轴向无止境360°旋转, 垂直230°旋转

管道检测机器人 S190DHD
管道检测机器人 S190DHD


新一代双数字高清管道检测机器人


管道检测机器人S190DHD采用前后数字高清摄像单元,配备便携式手持平板控制终端,

辅助强力照明光源和高精度计米线缆卷收装置,可根据车体行进速度自动匹配收放线速度,收线过程自动排线。

可进入管道内部进行视频录像、缺陷抓拍、记录缺陷位置信息及制作专业的管道检测报告。

IP681090F2GPS8-10H

防护等级 数字高清摄像头 高精度定位 超长续航

产品亮点

摄像系统全新升级
平板无线操控
双数字高清
自动排线、电动收线
全方位检测
模块化分舱设计
密封防尘防水技术
多配置可选
摄像系统全新升级
摄像系统全新升级

新增激光测宽,一键除雾功能;镜头360°环扫,实现旋转角度随意控制;机头独立密封,并配备气压指示灯;8颗高亮灯,画质更清晰。

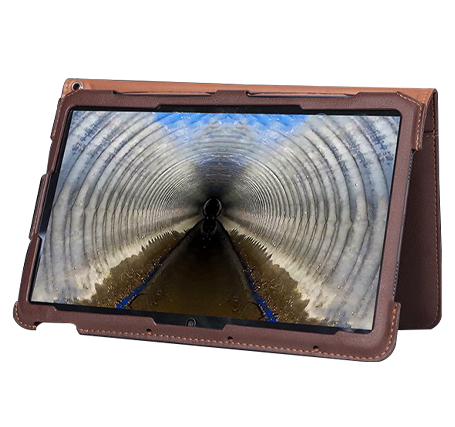

平板无线操控
平板无线操控

手持10.8英寸平板电脑,携带方便

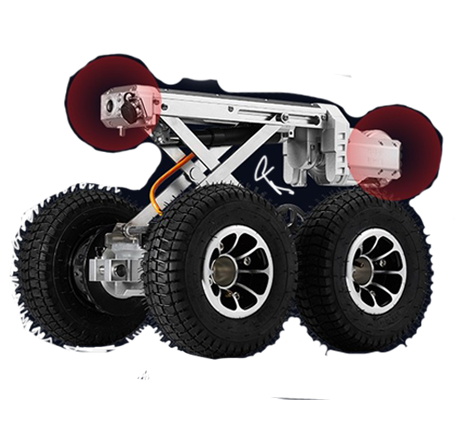

双数字高清
双数字高清

前后同时采用数字高清采集摄像头,前置摄像全新升级,图像更高清。

自动排线、电动收线
自动排线、电动收线

可根据车体行进速度自动匹配收房线速度,收线过程自动排线

全方位检测
全方位检测

360°无死角管壁检测、径向旋转(手)可自动调节230°,轴向旋转可自(手)动调节360°

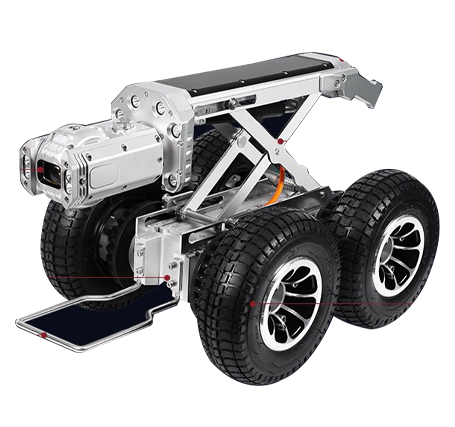

模块化分舱设计
模块化分舱设计

S190DHD采用模块化分舱设计,两舱独立密封,安装简单、维护便捷、设备配件之间具备优越的互换性。

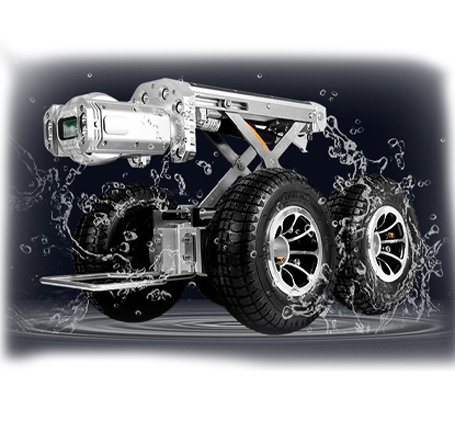

密封防尘防水技术
密封防尘防水技术

十多年业内运动密封防水技术沉淀,达到IP68防护等级

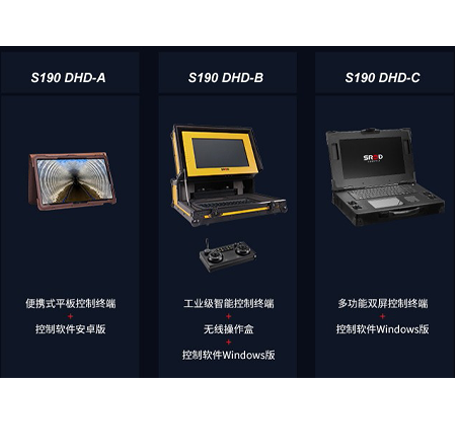

多配置可选
多配置可选

S190DHD-A、S190DHD-B、S190DHD-C

技术参数

管道检测机器人 S190DHD

适用范围 DN200mm-3000mm 镜头防护 车体前部配备可拆卸式防撞探针,防止机头受外力损伤

越障能力 最大爬坡能力可达40° 防护等级 IP68

摄像单元 前后210W像素双数字高清摄像头, 可轴向360°径向270°旋转        六轮驱动, 马力强悍,承载能力最大可达65kg以上

变      倍 10倍光学,16倍数字 收线方式 电动收线, 收线速度与爬行器车体后退速度同步

升降方式 “X”型电动升降架,升降扭力大,可轻松抬升搭载设备, 镜头升程200mm 线       特种抗拉线缆,标配120m,可定制

定位功能 具有高精度GPS定位系统,实时定位 计  米 器 内置高精度电子编码器, 计米数值持续显示在控制单元上

照  明高亮度LED,主光8×2W, 辅光6×3.5W防侧翻设计叠加式轮毂和内置防侧翻软件警报功能,实时动画模拟显示爬行器在管道内部的姿态情况(前后倾角、 左右倾角、升降平台高度)

测  宽可选激光测宽功能除  雾具备一键除雾功能

可搭配件

ACCESSORIES AVAILABLE

电池
电池

续航时间≥8小时

输入:DC54.6/2A  输出:DC48V/20Ah

适配器
适配器

输入: 220V/AC,2.5A, 47-63Hz

输出: DC48V/7.5A


井下套管
井下套管

有利保护线缆,避免磨损

井上导向轮
井上导向轮

有利保护线缆,避免磨损

1090F2 摄像头
1090F2 摄像头

分辨率:1920×1080 无延时高清数字摄像头

轴向无止境360°旋转, 垂直230°旋转

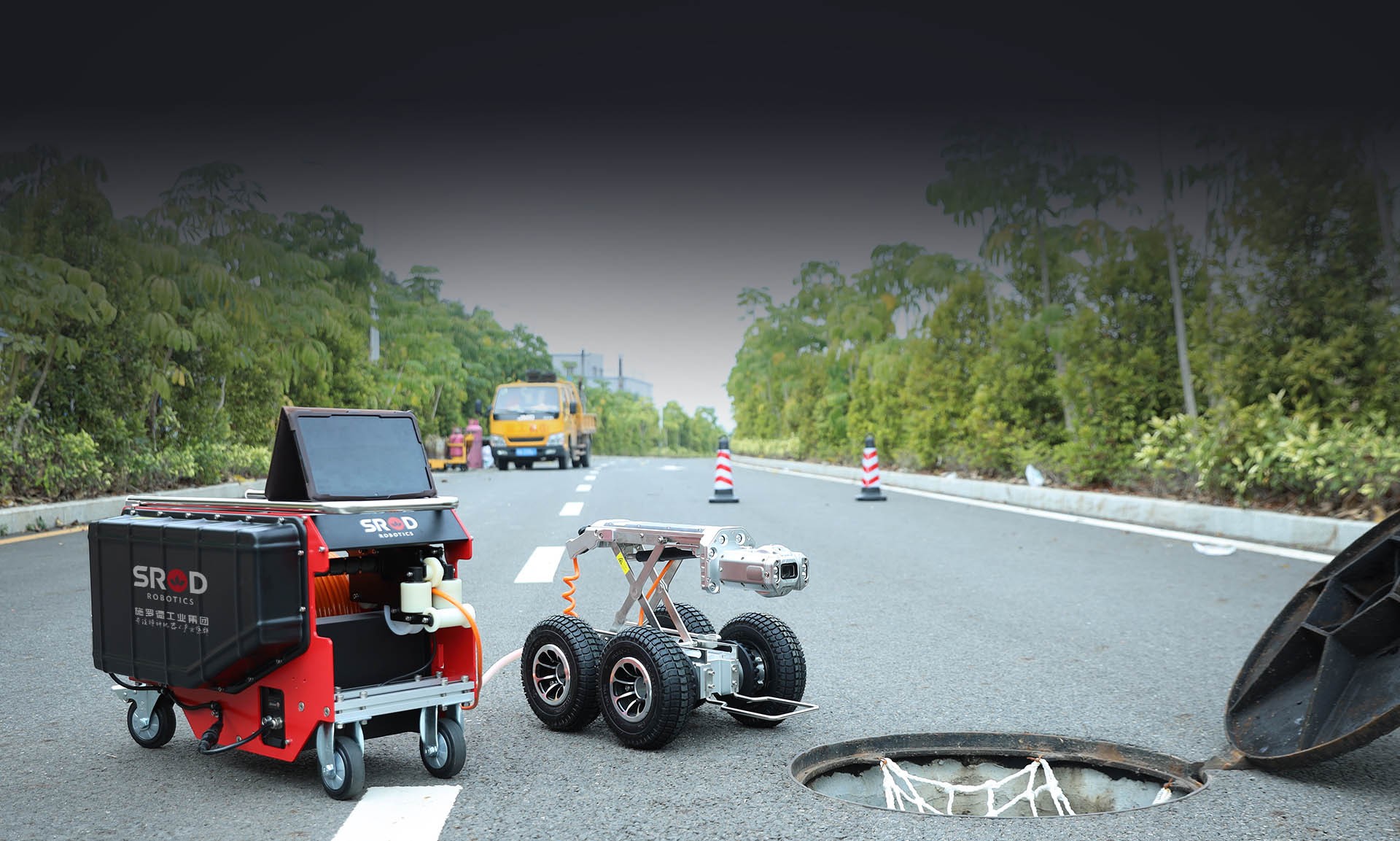

应用场景

市政管道检测
箱涵内部检测
隧道涵洞检测
矿井检测
风电叶片内部检测



管道检测机器人S190DHD

S190A 管道检测机器人


双数字高清信息采集

平板无线操控

自动排线、电动收线

360°全方位检测厘米级计米定位密封防尘防水技术
