暗涵治理,淤泥这样“清”效果更佳


在过去快速的工业化、城市化进程中,我国城市水污染问题普遍加剧,成为城市发展短板和生态痛点。其中,暗涵治理是难度最大的一环。

目前,暗涵治理主要存在哪些问题呢?

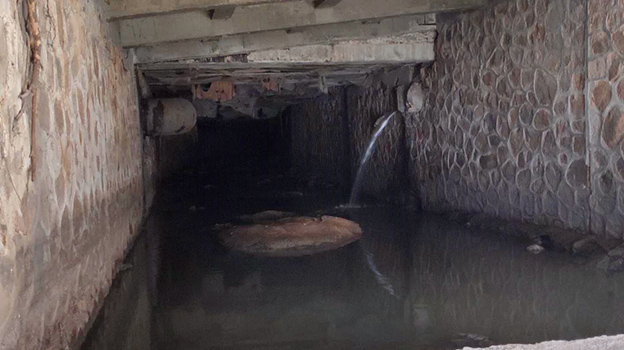

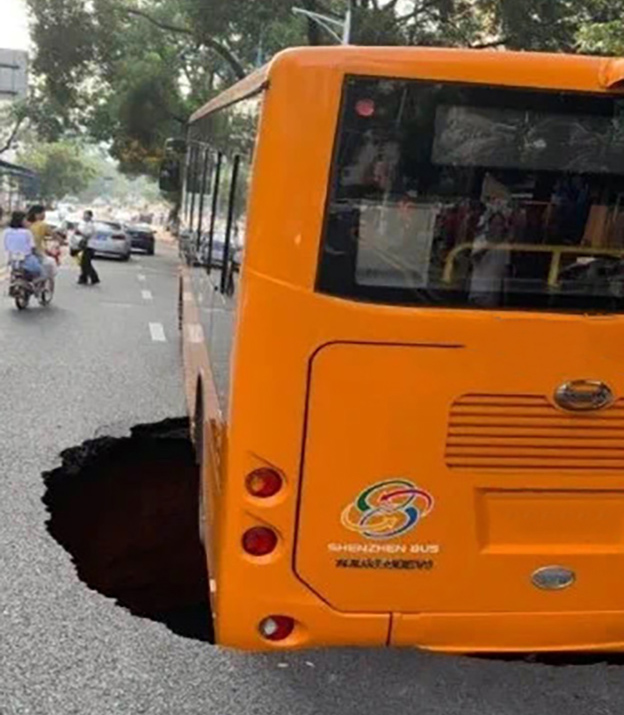

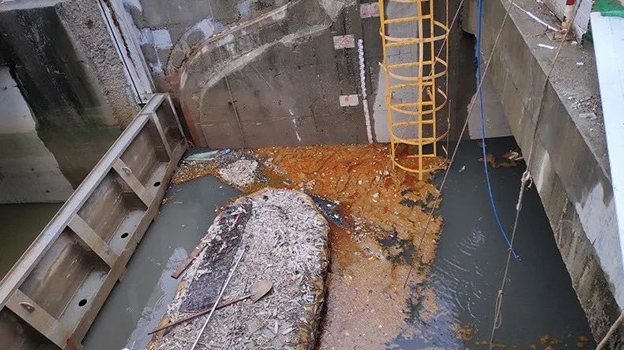

由于早期建设标准低、施工质量不达标和维护管理机制不全,加之隐蔽性强,这些暗涵早已藏污纳垢,经长年累月淤泥沉积,这些暗涵已出现排水不畅、排水能力减弱等问题。如不及时加以整治,雨水将大量污物冲进河道,河流长制久清将无法得到保障,且一旦暗涵发生渗漏破裂或垮塌,极易导致上部建筑发生沉降坍塌,引发严重的安全事故,开展暗涵检测清理工作迫在眉睫。

暗涵治理,淤泥这样“清”效果更佳

暗涵治理,淤泥这样“清”效果更佳


暗涵治理,淤泥这样“清”效果更佳



暗涵治理,淤泥这样“清”效果更佳





暗涵普查

让城市隐脉重现光明

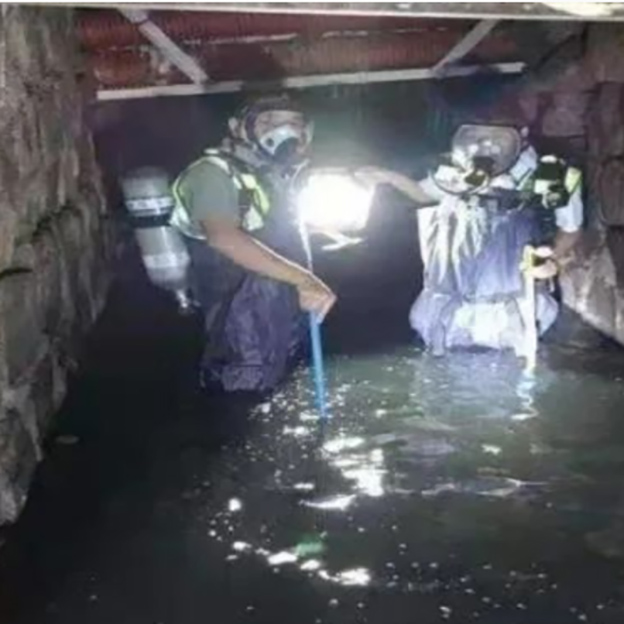

作为地下隐蔽设施,暗涵问题发现难、排查难、改造难。需要对暗涵内混流排口、污水排口进行溯源、整改,暗涵内排口多,内部结构错综复杂,排查溯源耗时长、难度大。


暗涵治理,淤泥这样“清”效果更佳

暗涵治理,淤泥这样“清”效果更佳

暗涵治理,淤泥这样“清”效果更佳

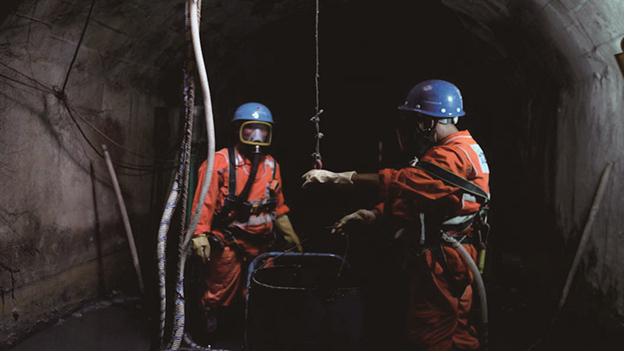

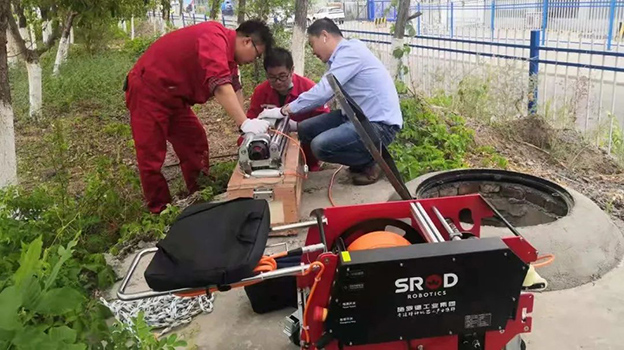

此外,由于暗涵内部地形复杂,有毒有害物质较多,不适合人工作业,只能借助管道潜望镜(QV)检测、管道检测机器人(CCTV)视频检测、声纳检测、染色剂投放观测等先进技术手段进行检测,对暗涵结构性缺陷和功能性缺陷进行评估,提供检测报告并给出暗涵修复建议。



暗涵治理,淤泥这样“清”效果更佳

暗涵治理,淤泥这样“清”效果更佳

暗涵治理,淤泥这样“清”效果更佳



箱涵普查设备推荐


SROD

检测机器人设备


暗涵治理,淤泥这样“清”效果更佳

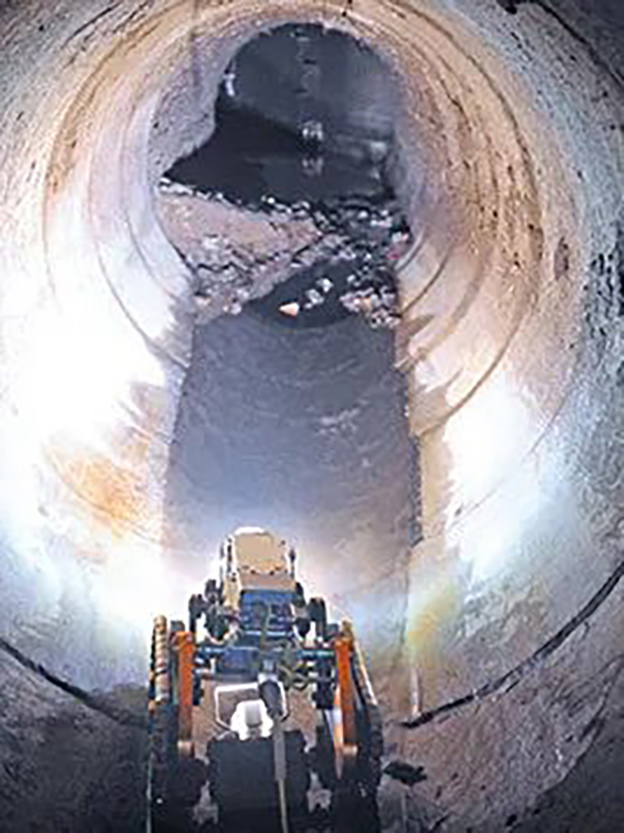

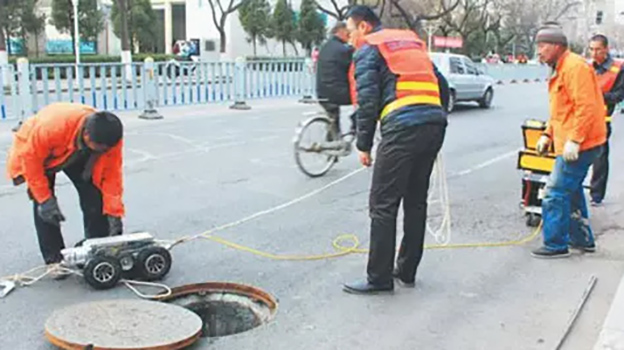

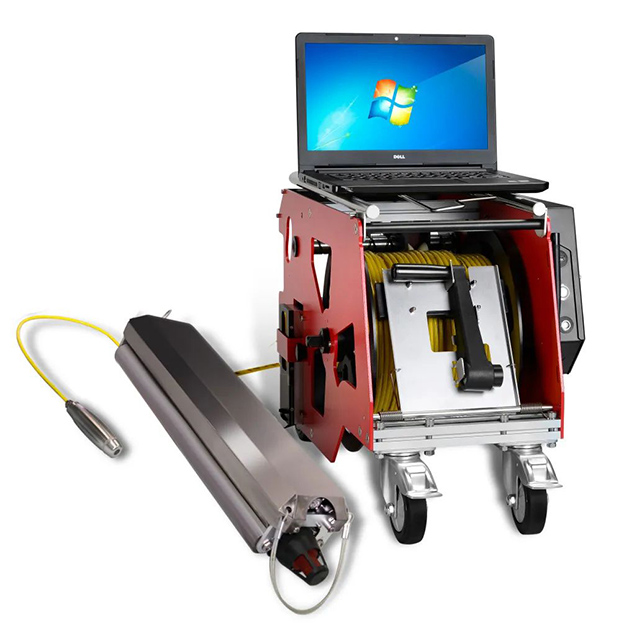

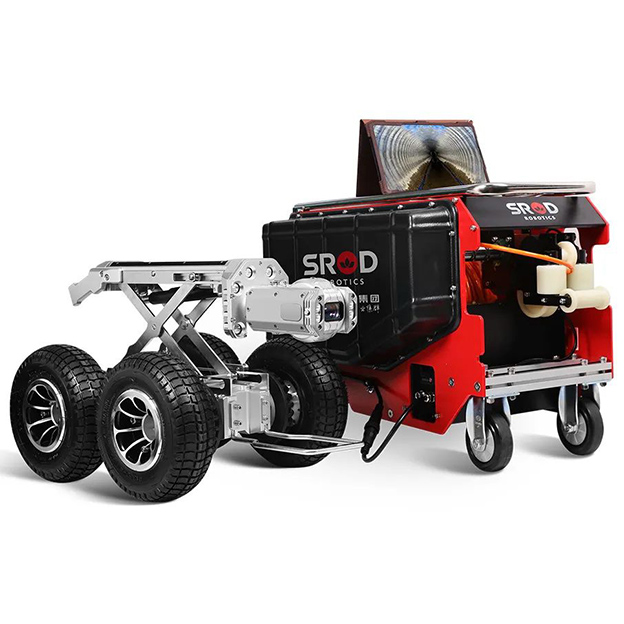

CCTV机器人检测

以智能轮式运动机构作为搭载平台,可进入管道内部进行视频录像、缺陷抓拍图片、记录缺陷位置信息,输出专业的管道检测报告。

暗涵治理,淤泥这样“清”效果更佳

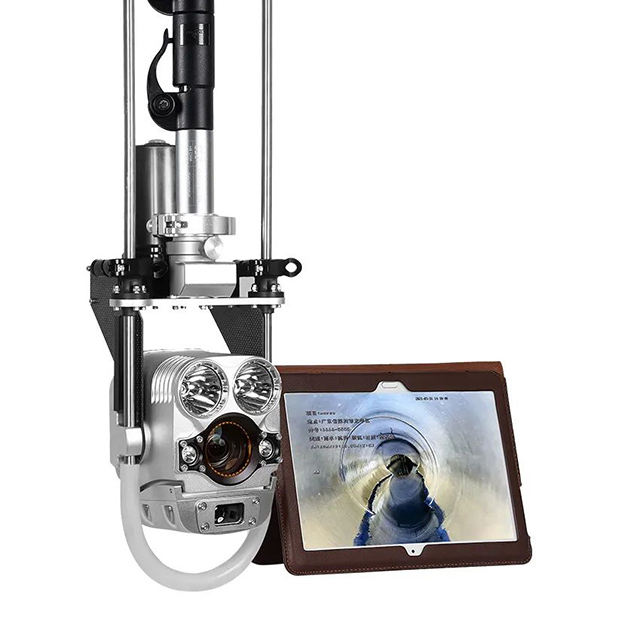

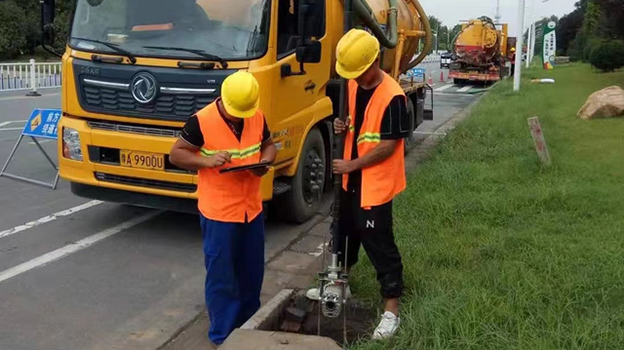

潜望镜检测

通过操作杆将潜望镜伸入检查井口、管道,可清晰地显示管道及容器内部结构性缺陷及功能性缺陷并录像保存,现场填写检测信息并截图判读。

暗涵治理,淤泥这样“清”效果更佳

3D声呐检测

通过3D声呐系统对管道内水下声呐环扫,可以快速获取管道、暗涵直径、淤泥厚度、视频录像、缺陷抓拍、记录缺陷位置信息,输出专业的管道检测报告。


暗涵治理,淤泥这样“清”效果更佳



暗涵治理四步法

让城市暗涵“脱胎换骨”


采取“清淤、截污、排口溯源、正本清源”四步法的系统策略对暗涵进行整治。



1.清淤

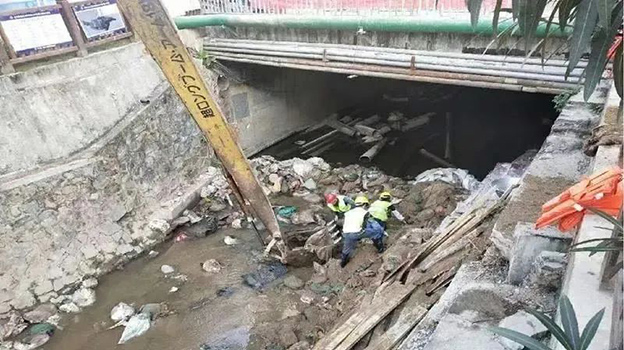

清除暗涵内常年淤积的黑臭底泥,消除内源污染,减少污染物向水体释放,有效提升防洪排涝功能,改善水体水质。

暗涵治理,淤泥这样“清”效果更佳

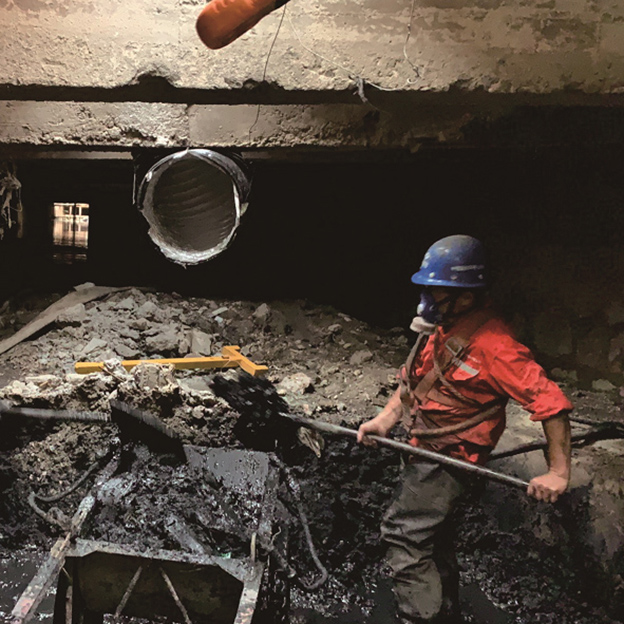

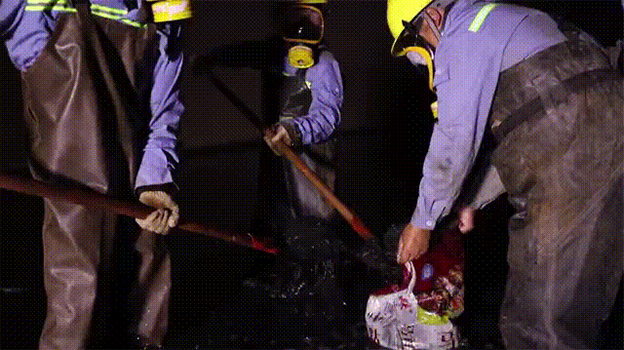

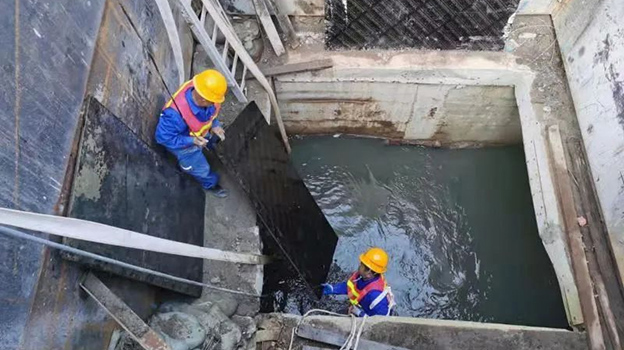

▲人工清淤

暗涵治理,淤泥这样“清”效果更佳

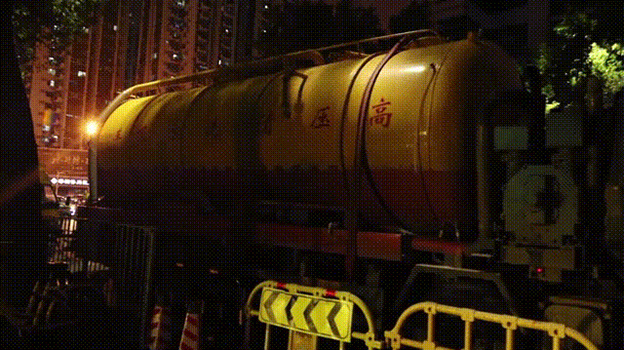

▲高压吸污清淤

暗涵治理,淤泥这样“清”效果更佳

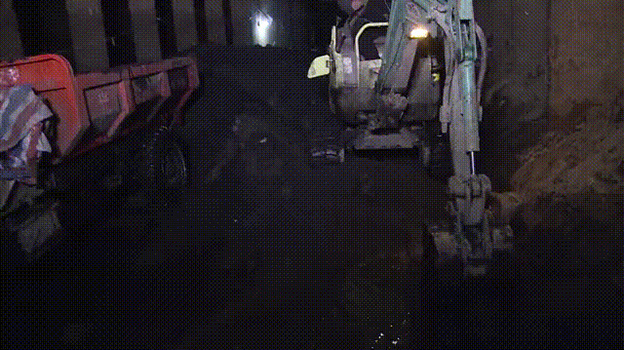

▲机械清淤

暗涵治理,淤泥这样“清”效果更佳

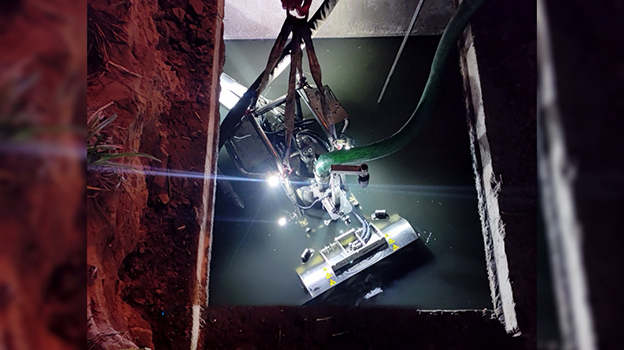

▲机器人清淤



2.截污

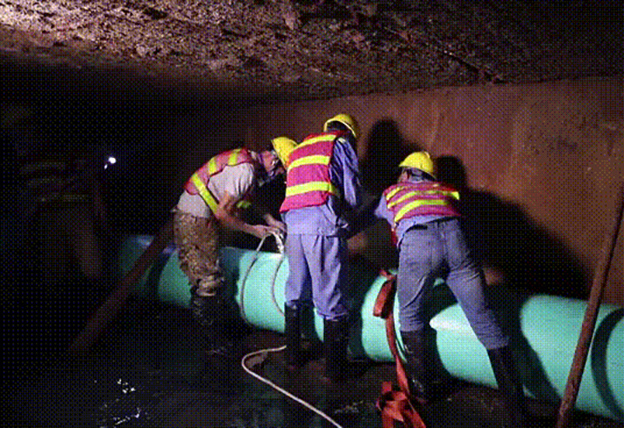

在暗涵内敷设截污管网截流两侧排口污水,同时收集部分初期雨水,削减雨天入河污染负荷。

暗涵治理,淤泥这样“清”效果更佳



3.排口溯源


采用管道检测机器人(CCTV)视频检测、三维激光扫描、蛙人入涵排查等技术,摸清每个排口情况,找出雨污合流、错接乱接、渗漏、溢流口等问题点,针对问题排口,建立台账开展溯源纳污。



暗涵治理,淤泥这样“清”效果更佳暗涵治理,淤泥这样“清”效果更佳



4.正本清源


按照雨污分流的原则,深入到每一个检查井、每家每户的每一个阳台,对正本清源改造不到位或存在返潮的小区、城中村进行全覆盖改造,对市政管线错接、混接的地方进行全面整改,消除错接混接,将污水接入市政污水管网,杜绝排入暗涵。


暗涵治理,淤泥这样“清”效果更佳


暗涵治理,淤泥这样“清”效果更佳



暗涵治理设备推荐

施罗德助力城市撑起“里子”

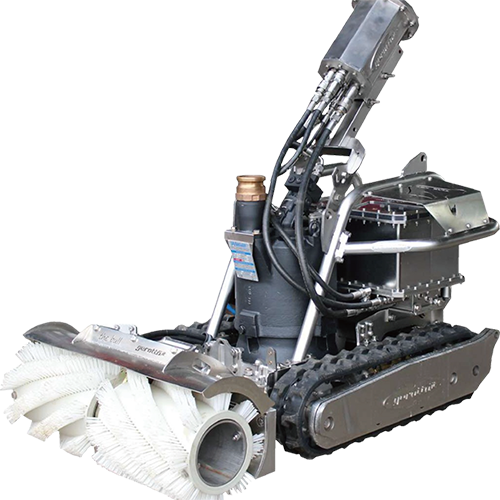

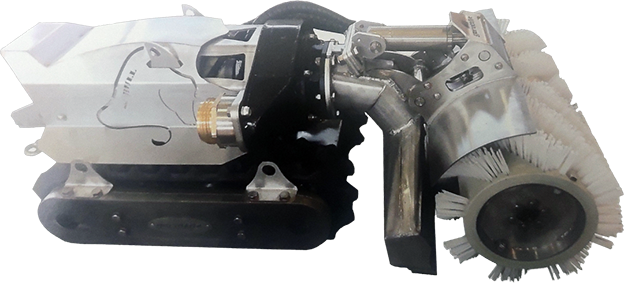

施罗德公牛清淤机器人 ✦

 箱涵清淤


为了解决暗涵清淤这一难题,深圳市施罗德工业集团有限公司“黑科技”——公牛清淤机器人,这是一款可远程水下遥控清淤机器人,适用于城市暗涵中的封闭空间作业和运行中的冷却塔水池等环境清淤作业,解决暗涵、反应池中常年排污淤堵严重的问题。

机器人上安装有特殊的疏水泵,可代替人工进入作业空间内打碎吸收水下淤泥沉积物,可实现“高效率+低成本+高安全系数”的清淤作业,有效规避常规清淤作业困难多、风险高、成本高劳动强度大、工作效率低的缺陷。



施罗德箱涵清淤机器人
施罗德箱涵清淤机器人

公牛吸污机器人运用智能化远程操控系统,通过无线电控制,能有效保证机器人应对复杂作业工况的能力,能在黑暗、狭小的弯道、坡道,如履平地,操控自如。


应用案例

河北省廊坊市固安县箱涵清淤项目


案例:河北廊坊市固安县箱涵清淤项目

项目地点:河北廊坊市固安县

作业范围:6公里的箱涵清淤

清淤设备:施罗德公牛清淤机器人


暗涵治理,淤泥这样“清”效果更佳

智慧箱涵巡检机器人 ✦

 箱涵巡检


由于城市发展进程快,暗涵常年缺乏监管,污水管道私排偷排,屡禁不止,然而,过往人工巡检频次低,难以了解把控,暗涵治理,需“长治”才能“久清”。

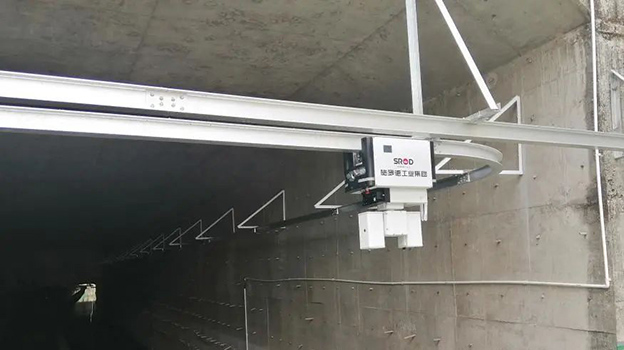

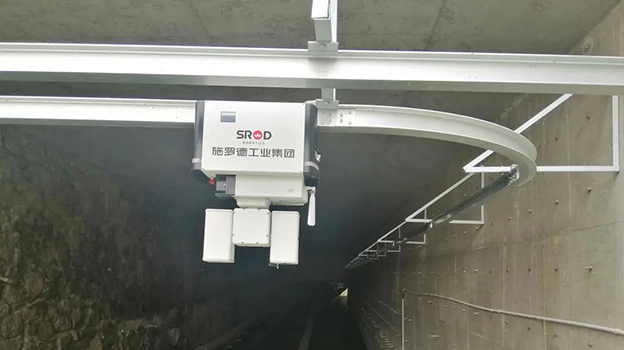

为了解决这一难题,施罗德工业集团自主研发的智慧箱涵巡检机器人系统,适用于某特定场景(高危、艰苦、人工作业工作量大有短板),如城市综合管廊、城市箱涵、电力隧道、变电站、矿石运输、油气输送和排水管道等领域。在已有设施基础上加装智能机器人巡检监测系统和处置系统,构建智慧运维软件平台,建设智慧化综合治理体系,实现目标空间的常态化智能监测预警、智慧化决策和处置。


箱涵巡检机器人U260


应用案例

深圳市龙华区牛咀水箱涵巡检机器人项目


“龙华区牛咀水箱涵巡检机器人项目”为深圳市首个箱涵巡检机器人解决方案,于2020年9月验收。项目旨在检查暗涵出入口水质问题及污水溢流情况,同时加强河道暗涵边坡巡查,对暗涵内雨污流量、排污口来源、有毒有害气体等提供实时数据检测和有效的管理。


箱涵巡检机器人U260





城市管网暗涵整治是项浩大的工程

施罗德工业集团将会继续加大研发投入

更坚定地走特种机器人之路

助力城市管网暗涵检测清淤

更高效、更智能、更安全


巩固水清、河畅、岸绿的治水成果

营造干净、整洁、优美的人居环境

让我们共同努力!





更多产品和技术详情

请拨打 400-608-8029
