技术篇|非开挖修复技术之点状UV修复

原创
2018-07-12
作者
|
SROD

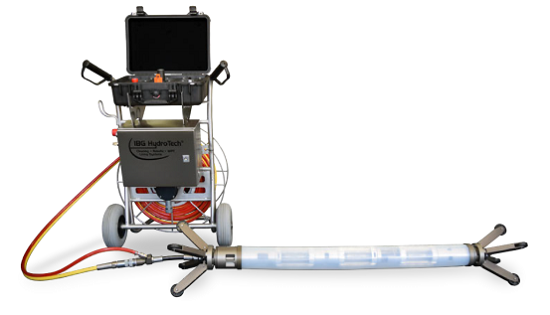

点状UV修复设备,也称点状原位固化修复设备,是通过灯架携带光固化树脂材料进入管道内,采用向灯架充气膨胀灯架硅胶套,让树脂修复材料紧贴管壁,再通过内置紫外灯对修复材料进行照射使其固化,从而起到局部补丁式修复效果的一套管道非开挖修复设备。设备具有施工修复效率高、操作简单、占地空间小、无需配备大型工程车辆等特点。适用的客户群体有从事市政排水管网检测与养护、非开挖修复业务的公司或事业单位、政府水务局、环保部门等。


技术篇|非开挖修复技术之点状UV修复


点状UV修复设备在排水管道修复上的应用


1、管口脱节修复;


2、管道局部腐蚀修复;


3、管道裂纹处局部修复与补强;


4、预防树根入侵;


5、渗漏修复;


点状UV修复设备主要功能优势


1、采用柔性机械关节,方便操作人员将包裹修复材料的固化设备从检查井送入待修复位置处;


2、采用3节250W(可选配400W)高效率UV紫外光灯,无需配备大功率发电机即可进行施工;


3、修复施工效率高,固化所需时间低至8min。

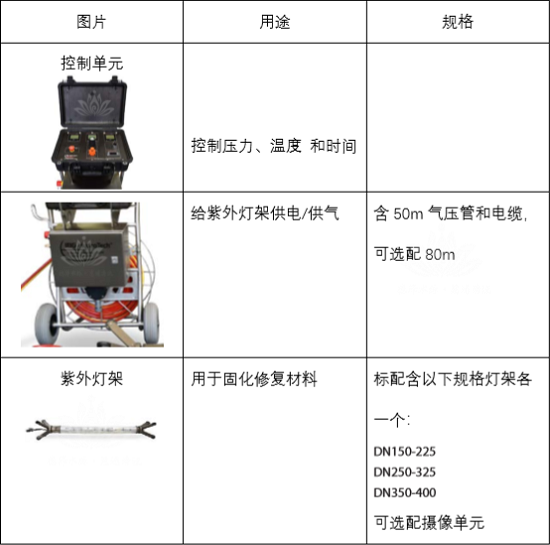

点状UV修复设备技术参数


技术篇|非开挖修复技术之点状UV修复

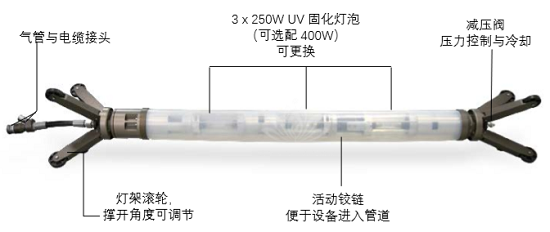

点状UV修复设备组成图


技术篇|非开挖修复技术之点状UV修复

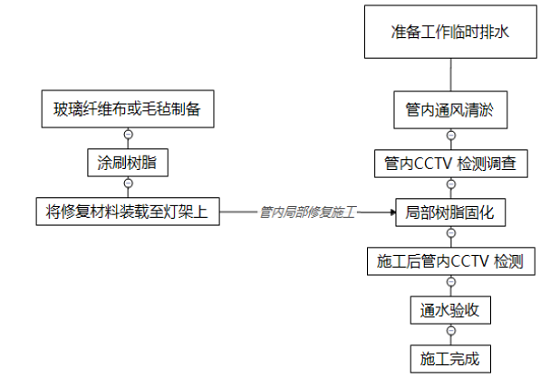

点状UV修复施工流程图


技术篇|非开挖修复技术之点状UV修复


管道点状UV修复技术特点


1、适用于 Φ250~Φ600 的管径;


2、非开挖技术、机器修复,人无需进入管道,安全可靠;


3、施工设备占地面积小,修复时间短,对交通影响小;


4、特殊配方混合树脂,可在潮湿和少量水流情况下作业;


5、预浸胶片材,无需现场搅拌树脂及玻纤材料现场涂抹含浸树脂;


6、针对具体缺陷进行修复,减少公共资产投入;


7、非开挖,不产生施工垃圾;


8、持久性(化学稳定性、耐损性):化学稳定性试验通过 JSWAS K-16、 JSWAS K-2、JIS A 1452;


9、过流能力:采用玻璃钢材质,硬化后材料表面光滑,过流能力好,抗压能力强;


10、防水性:在流水的状态下也能进行施工。在修复涌水的情况时,可在光固化树脂表面涂抹 A-50 水膨胀橡胶,可以更好地修复渗漏缺陷。

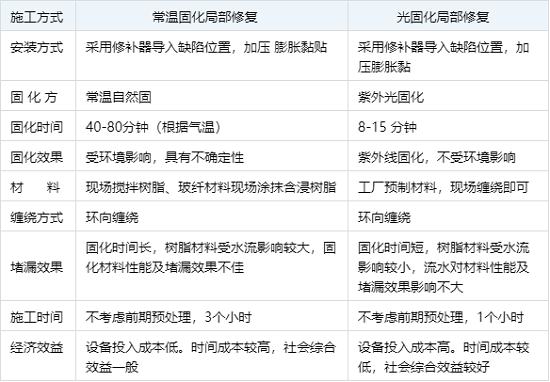

点状UV修复与气囊修复工法的优劣势对比


技术篇|非开挖修复技术之点状UV修复


点状UV修复技术可行性分析


1、UV点修为非开挖管道局部修复工法之一,其优势中就包含无需开挖工作坑的特点;


2、UV点修的材料无需在施工现场制备,传统修复气囊所用的修复材料需要现场有场地制备,不可选。施工如若要求可采用氮气瓶替代空压机,采用最小的发电机给设备供电即可进行作业。全套设备可以放入小汽车内,体积略大于全套气囊修复设备;


3、UV点修仅针对需要修复位置进行修复或补强,材料利用率高,费用低,性价比高;


4、UV点修比传统气囊点修效率提升3倍,效率高,修复后管道即可通水使用。修复过程中,固化所需时间仅8分钟,随时可以退场。
