方案描述

SCHEME DESCRIPTION

非开挖修复解决方案


排水管道的结构稳固和功能保障是城市排水安全的重要保证。随着城市化进程不断加快,排水管道承受着越来越大的压力。由于长期没有系统的检测维护,管网系统常存在着相当多的缺陷,也像一颗颗“不定时炸弹”,可能导致城市内涝、水体污染、路面塌陷等问题。非开挖修复在管道维修中,不对地表进行开挖,采取有效修复手段,具有超凡的技术优越性和运用前景,目前已在世界各地得到广泛的应用。



管道开挖修复现状分析


人员下井摸查等传统方式所受限制的因素多、检测效果差、成本高、不安全,易对城市交通、环境及经济等方面产生不利影响



  • 开挖路面,全封闭施工,造成拥堵,增大城市交通压力

  • 采用钢板桩进行支护,易导致旧有道路整体发生侧移风险

  • 城市地下管网敷设复杂,工期不确定性大

  • 地质水文对施工质量及安全性造成影响


【开发测试】


紫外光固化非开挖修复解决方案


非开挖修复的运用避免了开挖窖井、路面,避开了施工给交通造成的阻碍。材料轻松入管,占地面积小。且低碳环保,不产生建筑垃圾



【开发测试】

对交通等影响小


真正100%非开挖内衬修复,不用开挖工作坑


【开发测试】

固化时间短


UV灯固化时行走的速度可调控,平均以1m/min速度固化


【开发测试】

施工可控性好,工期短


固化全程CCTV监控,拉入及固化只须3至4小时即可完成



【开发测试】

【开发测试】

【开发测试】

节约能源、安全度高


采用紫外线固化,能源需求较低,施工现场不用水或蒸汽固化,不产生有毒气体或其它有害物 内衬管密封效果好、抗腐蚀性强、使用寿命长


【开发测试】

功能损耗小


在较小的厚度下可达到较高的机械强度,最大限度减少管径载流损失


【开发测试】

UV修复管径寿命更长久


固化后,管道能完全不依托原有管道独立承受内压和外压,修复后的新管正常使用年限在50年以上





机器人如何助力管道非开挖修复行业升级?


非开挖疏通

排水管道修复作业的首要难点就是修复前管道内部的清理疏通。当前,由于预处理没有达标而造成修复效果不佳的情况时有发生,费时费力的清理却使管道情况变得更加槽糕。管道切割机器人的出现,将完美解决这一修复前的难题。切割机器人不仅可以快速清除管道树根、塑料材质的柔质堵塞物,还可以用于切除管道内部结垢、水泥注浆块等硬质堵塞物或钢筋穿插切除和修整。

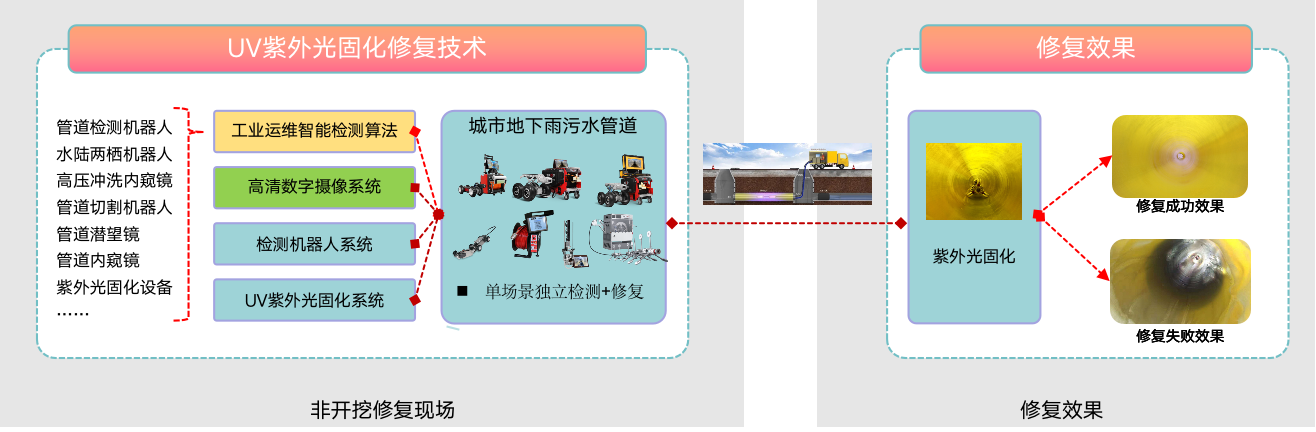

紫外光固化非开挖修复

紫外光固化法工艺来源于德国,目前已在世界各地得到广泛应用。该技术利用紫外光作为固化媒介,树脂中含有光引发剂,经过特定波长的紫外线光照射时,树脂产生固化反应,形成高强度内衬新管。施工时将充填有树脂的玻璃纤维内衬管拉入既有管线,通过大流量风机把内衬管“吹”鼓,进而采用紫外光灯架进行固化,最终紧贴在既有管线内壁上。通常仅需要3—5小时,就可以完成一段旧管道的内衬修复任务。固化后,管道能完全不依托原有管道独立承受内压和外压,修复后的新管正常使用年限在50年以上。


方案特点

FEATURES OF THE SCHEME

【开发测试】【开发测试】【开发测试】


先进技术

过硬品质



一站式

解决方案


全链条服务

无忧体验

德国原装进口设备,材料供应


租赁服务、售后培训


技术指导、机器人现场使用培训 、24×7售后维修服务



应用场景

APPLICATION SCENARIOS

市政排水管道

dddd

市政排水管道
市政排水管道
隧道涵洞检测

dddd

隧道涵洞检测
隧道涵洞检测
石油输送管道

dddd

石油输送管道
石油输送管道
燃气管道

dddd

燃气管道
燃气管道

行业案例

INDUSTRY CASE

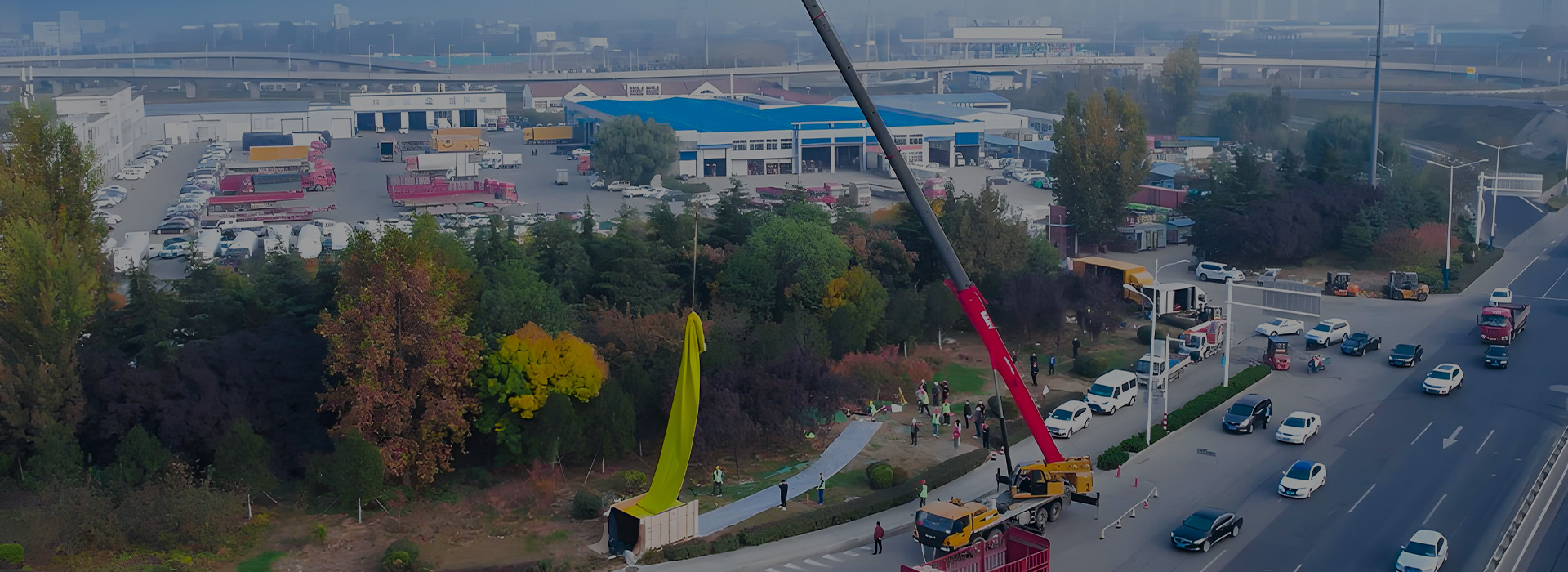

郑州东里路(紫荆山路--城东路段)污水管道修复工程
郑州东里路(紫荆山路--城东路段)污水管道修复工程
郑州市超过20年的老旧污水管网就有120多公里,许多管道已经出现裂缝、破损、管道接头错位或管内腐蚀等现象。经CCTV视频检测发现,东里路段老式钢筋混泥土污水管道管壁已严重腐蚀,其中有672米达到了3级病害标准。根据项目要求,将采用紫外光原位固化法施工技术,进行非开挖修复。同年度施工的污水管修复项目,包括东里路、中原路、南阳路、桃园路、丰产路、东风路、淮河路、金水路、棉纺路9个路段,共计2.61公里,都将采用非开挖修复技术。

相关推荐

RECOMMEND

产品组合方案一

E20C 管道潜望镜
E20C 管道潜望镜

管道检测

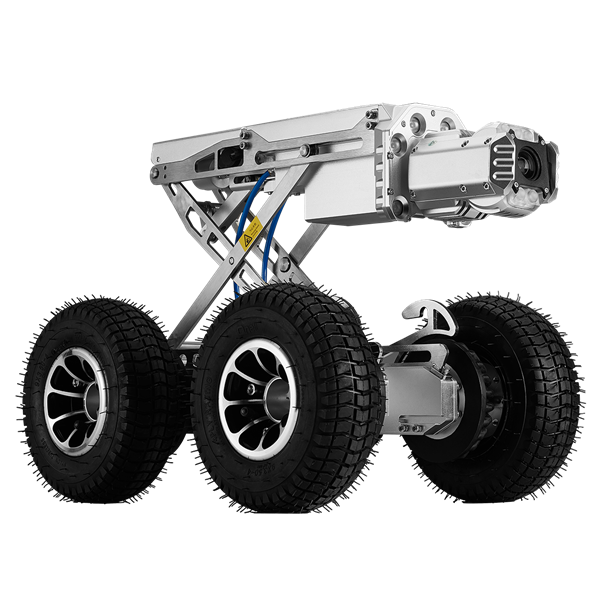

S300E 检测机器人
S300E 检测机器人

管道检测

管道封堵气囊
管道封堵气囊

管道修复

切割机器人
切割机器人

管道修复

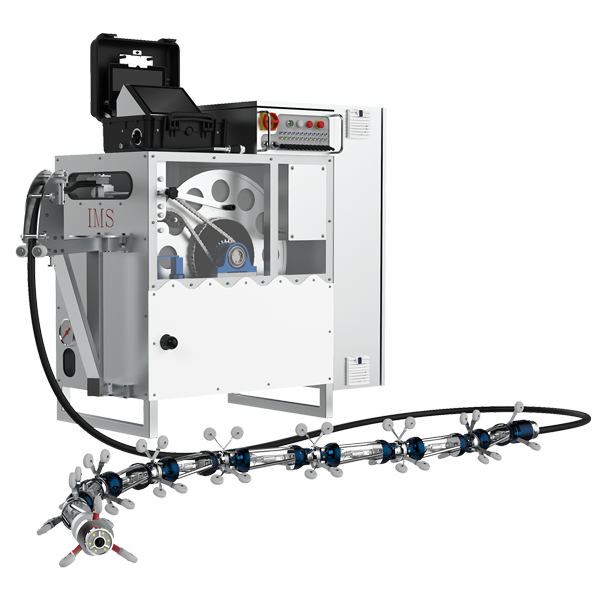

G7800紫外光固化
