建筑内部排水系统一旦发生堵塞，不仅会影响居民生活、商业运营，还可能引发管道破裂、墙体渗水等连锁问题。传统的堵塞排查方式往往依赖人工经验，盲目开挖或疏通，效率低下且易造成二次损伤。而管道QV检测技术的出现，以其直观、精 准的特点，成为建筑内部排水系统堵塞排查的高效解决方案，其中以管道潜望镜E30CHDW为代表的设备更是展现出显著优势。
一、建筑内部排水系统堵塞的排查困境
建筑内部排水管道分布隐蔽，多埋藏于墙体、地面或吊顶内，管径从DN150mm到2000mm不等，长期使用后易因毛发、厨余垃圾、淤泥沉积等造成堵塞。传统排查方式存在诸多局限：人工观察仅能涉及管道入口等可见部位，难以深入管道内部；盲目疏通可能因不了解堵塞位置和成因，导致管道破损；反复开挖寻找堵塞点则会破坏建筑结构，增加维修成本和工期。此外，排水管道内环境潮湿、光线昏暗，进一步加大了人工排查的难度。
二、管道QV检测的技术原理与设备特性
管道QV检测是一种利用高清摄像设备对管道内部进行可视化检测的技术，其核心在于通过可深入管道的探测装置，将内部影像实时传输至终端，实现对管道状况的直观观察。以管道潜望镜E30CHDW为例，其专为管道检测设计，具备多项适配建筑排水系统排查的特性。
该设备搭载210万像素高清摄像头，配合360倍变焦功能（30倍光学变倍 12倍电子变倍），可清晰捕捉管道内的细微堵塞物，哪怕是毛发团、细小异物等都能一览无余。IP68的高防护等级使其能在潮湿甚至水下环境中稳定工作，一键除雾功能则确保在管道内水汽较重时，画面依然清晰。设备配备的高精度激光测距模块，量程达100米且误差仅为±1cm，能快速定位堵塞点与井口的距离，为精 准疏通提供数据支持。
此外，E30CHDW采用无线通讯方式，可将视频信号和缺陷位置信息实时传输至手持式控制平板，检测人员无需进入管道即可远程观察。电动上下45°仰俯功能让镜头能灵活调整角度，全面扫描管道内部，避免因视角局限遗漏堵塞点，一键复位设计则简化了操作流程。高强度碳纤维伸缩杆具备防脱功能，标准配置7米，还可根据需求选配9米、12米长度，能深入不同深度的建筑排水管道进行检测。
三、QV检测在堵塞排查中的具体应用

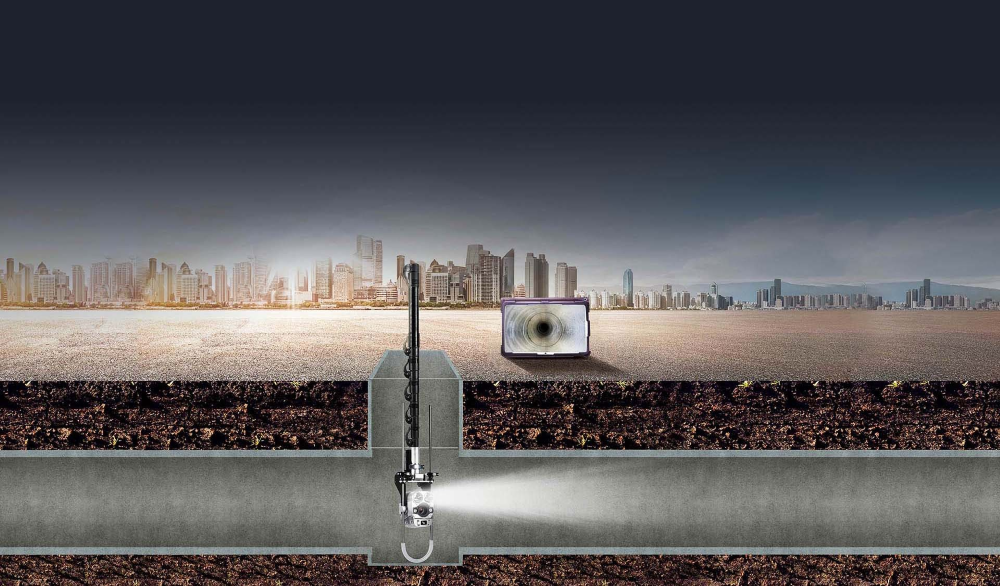

在建筑内部排水系统堵塞排查中，管道QV检测的应用流程高效且精 准。检测人员首先将潜望镜的探测头通过管道井口放入，借助伸缩杆调整深入长度。通过控制平板操作镜头仰俯和变焦，实时观察管道内部情况：若发现管道内有明显异物堆积，可通过高清影像判断堵塞物类型，如厨房排水管道常见的油污结块、卫生间管道的毛发缠绕等；对于淤泥沉积造成的堵塞，能清晰观察到沉积厚度和范围。
激光测距功能在此过程中发挥关键作用，当镜头对准堵塞位置时，可立即获取其与井口的精 确距离，结合管道走向图纸，能快速锁定堵塞点在建筑中的具体方位，如某楼层卫生间下方横管、厨房立管转弯处等。对于因管道变形、错位导致的堵塞，QV检测也能直观呈现问题状态，为后续维修方案提供依据。
检测过程中，设备可自动记录视频和图片数据，形成检测报告，清晰标注堵塞位置、类型和严重程度。这些数据不仅能指导疏通作业，避免盲目施工，还可作为管道维护的历史档案，为定期保养提供参考。
四、QV检测带来的实际价值
管道QV检测在建筑内部排水系统堵塞排查中的应用，带来了多方面的实际价值。在效率提升方面，传统排查可能需要数小时甚至数天才能确定堵塞点，而QV检测通常在几十分钟内即可完成单条管道的全面检测，大幅缩短了排查时间。精 准定位则减少了不必要的开挖和拆卸，降低了对建筑结构的破坏，节省了维修成本。
从安全性来看，检测人员无需进入狭窄、潮湿的管道内部，避免了意外事故的发生，同时也减少了因反复施工对建筑内居民或办公人员正常生活、工作的干扰。此外，可视化的检测过程和数据记录，使堵塞问题的沟通和解决更具说服力，便于物业、维修方和业主达成共识。
随着建筑行业对排水系统维护要求的提高，管道QV检测技术将在建筑内部排水系统堵塞排查中发挥越来越重要的作用，为保障建筑“血脉”畅通提供可靠支持。
