污水qv检测怎么检

原创
2024-05-09
作者
|

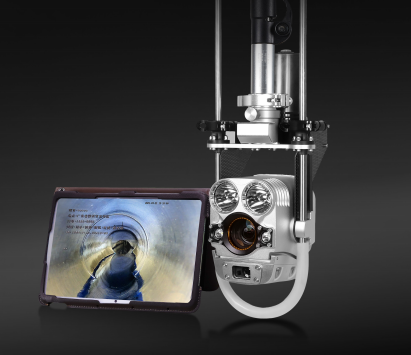

污水QV检测是一种利用可调节长度的控制杆将配置可调焦距的高清探头放入检查井中,通过主控器实时录制并保存被检测对象的内部影像的技术。以下是污水QV检测的基本步骤:


一、设备准备:首先,确保QV检测设备(包括操作杆、摄像探头、控制系统、显示系统等)已经连接好,并且在下井前进行调试,确保设备的参数设置和运行都处于正常状态。

二、设备下井:将摄像探头从检查井口通过伸长操作杆放入排水管线中。

三、QV检测:

通过控制器打开摄像探头的远光灯和近光灯,录入检测管线路段、井号信息。

用操作杆控制摄像探头的左右方向,控制系统调整摄像探头的上下摆动方向,通过调整远近焦距对管道进行检测及视频录制。

在检测过程中,重点关注管道的破裂、变形、沉降、堵塞、错接等问题,并对检测结果进行详细的分析和报告。

四、设备回收:

一段排水管线检测结束后,关闭摄像探头灯光,缩短操作杆并将QV摄像探头提出检查井口,整理设备移至到下一处检查井口进行下一管段检测。

需要注意的是,QV检测主要适用于管内水面以上的情况,管内水位越深,可视的空间越小,能发现的问题也就越少。同时,光照的距离一般能达到30m~40m,但一侧有效的观察距离大约仅为20m~30m,因此,对于较长的管道,可能需要通过多个检测点来全面了解管道内部情况。

另外,为了保证检测的顺利进行,需要提供管道的基本信息和平面图,包括管道的长度、材质、直径、埋深等信息,以及现场的施工环境和条件。同时,需要配合对管道进行必要的封堵和排空操作,以确保检测的准确性和安全性。
